ブランド: | OTS | キー ワード: | CharpyおよびIzod影響の試験機 |
---|---|---|---|
角度の測定範囲:: | 0-360° | 角決断:: | ≤0.06° |
ホストの重量(KG): | 520 | 主要なモーター:: | 550W |
影響の刃の厚さ:: | 16mm | 標本のホールダー サポート表面の角度:: | 11° |
ハイライト: | CharpyおよびIzodは試験装置に影響を与える,550W影響の試験装置,550W CharpyおよびIzod影響テスト |
CharpyおよびIzod影響の試験機の角度の測定範囲:0-360°

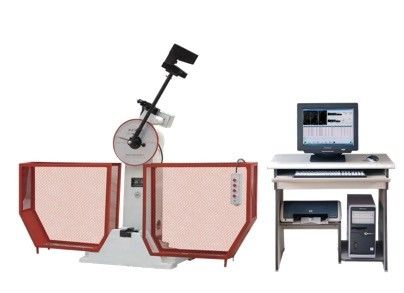

XB-OTS-Wシリーズ コンピュータ画面の表示振子の影響の試験機が主に動的負荷の下で金属材料の反影響の機能を定めるのに使用されている。ゼロ清算および自動リターンの機能を遂行すれば、無くなった影響エネルギーおよび振子周期の価値を計算機プログラムとのセットアップによって捕獲する、結果は監視され、貯えられ、プリントアウトすることができる。制御箱または計算機プログラム制御は代わりとなる操作方法である。XB-OTS-Wシリーズ影響の試験機は多くの協会およびハイテクな企業によって採用される
使用法および特徴
装置は動的負荷の下の金属材料の耐衝撃性の性能の決定のために、動的負荷の下で材料の性質を定めるために使用される。影響の前の位置エネルギーとダイヤルで表示される吸収された力のサンプルを得る方法の影響の後の残りのエネルギーの使用違い。(10 * 10) mmのサンプルの横断面を使って1つの250J振子のハンマーを使って。
半自動制御を用いる操作、便利な操作、高い仕事の効率、残りエネルギーの使用は連続的な衝撃試験の間に優越性を具体化できる振子を自動的に上げることである場合もある。
主要な技術仕様:
指定 | XB-OTS-250W |
影響エネルギー(j) | 250J |
ダイヤルのスケールの範囲および分割の価値: | エネルギー範囲:0-250J 各々の小さい格子インデックス値:2.5J |
振子のトルク: | 0-250J M=133.9746N.m |
影響の速度(m/s) | 5.4 |
上げられた角度 | 150º |
標準的なスパン(mm) | 40 |
振子の回転中心と標本の中心(mm)間の間隔 | 800 |
顎(mm)の周角 | R1.0-1.5 (1mmは特別注文である) |
殴打の端(mm)の周角 | R2.0-2.5 (8mmは特別注文である) |
サンプルの大きさ:(mm) | 10 x 10 (7.5または5) * 55 |
全体寸法(長さ*幅*高さ) | 2230×640×1480 mm |
羽根取付角の影響: | 30° |
標本のホールダー サポート表面の角度: | 11° |
影響の刃の厚さ: | 16mm |
角度の測定範囲: | 0-360° |
角決断: | ≤0.06° |
ホストの重量(KG) | 520 |
電源: | 三相四線式380V 50Hz 700W |
主要なモーター: | 550W |
表示 | ディスプレイ |
労働条件:
20°C±5°Cの室温の内の(1);
(2)相対湿度は85%以下ない;
(3)非腐食性媒体、強い振動無しを、囲むこと
電磁妨害雑音の環境;
(4)より少しをより200mmの具体的な基礎厚さに取付けられるか、または基礎で固定されて1400Kgよりもっと;
点検標準:
pendulum-type影響の試験機のGB/T 3808-2002 「証明」;
J JG145-2007 「pendulum-type影響の試験機」。
テスト方法:
GB/T 229-2007 「金属材料Charpyのノッチの衝撃試験」;
ASTM E23-02a 「金属材料のノッチを付けられた棒衝撃試験のための標準的なテスト方法」
(標準的な間にアメリカ標準的な振子によって装備するために会うことができる);
ISO 148.1-2009"金属材料- Charpyの振子の衝撃試験のパート1:テスト方法」
ISOの148-2:2008の「金属材料- Charpyの振子の衝撃試験-パート2:テスト機械の証明」。
ISO 148.3-2008"金属材料- Charpyの振子の衝撃試験のパート3:準備
振子の影響機械の間接証明のためのCharpyのV-notchの試験片の性格描写」
ISO R83 「鋼鉄Charpy (CHARPY)のテスト(金属材料のUのノッチの衝撃試験)」
