正弦推圧: | 600kgf | 影響推圧: | 1200kgf |
---|---|---|---|
周波数範囲: | 5~2000Hz | 継続的変位: | 51mm |
最高速度: | 2m/s | 最高加速: | 981m/s2 |
最大負荷: | 120kg | ||
ハイライト: | シェーカーの試験装置,振動実験装置 |

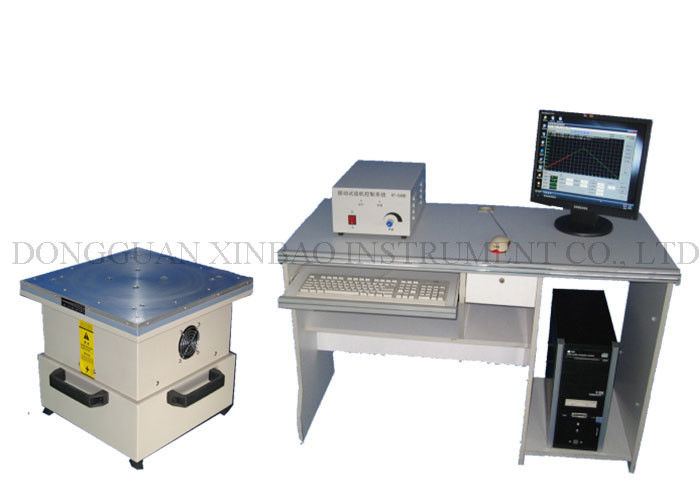

電動振動試験機のうまく設計された動的円の骨組
適用:
私達は電動高周波振動テスター、電動シェーカー シリーズ プロダクトの製造業者、採用しました『二重磁気回路の構造』です、『自己生成の骨組行為X、YのZの三軸の正弦振動試験で』は、『空輸サポート』および『軸受および線形指導』、『トラニオン分離』の高度の現代技術および特別な技術を、完了することができます一周し、広帯域任意振動試験は、古典的な(半正弦、台形、のこぎり波)脈拍および衝撃の応答スペクトルによって完了するためにテストします。これらのプロダクトは国防、武器、航空、大気および宇宙空間、コミュニケーション、電子工学、電化製品、コミュニケーション、家庭電化製品および他の分野で広く利用されています。
電動シェーカー システム/振動テーブルをテストする3つの軸線の振動は特色になります:
1.より高い段階軸共鳴頻度のうまく設計された動的円の骨組。
2. 2磁気回路、磁束の漏出低く、密集した構造理性的。
3.まっすぐなロッカーの棒の軸受および輸入指向の合成ボディ剛さのオリエンテーション、風変りな積載量。
4.ホルモンの使用に専用されているトラニオンの分離の基礎移動式便利の取付け。
それに高い信頼性の動的円を保障するために5.先端技術はシステムのまわりで動きます。
6。新しい管の設計は冷却効果を高め。
7.空電の剛さ、振動テーブル容量を上げる軸受け小さい気球の動的剛さは低頻度の性能を改善します。
システム パフォーマンス変数
振動テーブル | ||
正弦推圧 | 600kgf | |
任意推圧 | 600kgf | |
影響推圧 | 1200kgf | |
周波数範囲 | 5~2000Hz | |
継続的変位 | 51mm | |
変位の影響 | 51mm | |
最高速度 | 2m/s | |
最高加速 | 981m/s2 | |
移動コイルの直径 | Φ150mm | |
風変りな時を認めて下さい | >190N.m | |
接続ポイントに荷を積んで下さい | 6 piont | |
可動部分の同等の固まり | 6kg | |
カウンタートップねじサイズ(標準) | M8 | |
ねじレイアウト テーブル(直径、円周) | Φ100mmの8、Φの8、200mm。 | |
軸分離の頻度 | <3Hz | |
最大負荷 | 120Kg (顧客の要求45Kg) | |
磁束の漏出 | <1mT | |
次元(包装なしで) (L×W×H) | 1600mm×985mm×850mm | |
振動テーブルの重量 | 1850kg | |
アンプの出力 | 8kVA | |
SNR | >65dB | |
システム保護 | 全体の電力増幅器は次のものを持っています:どの欠陥でも起こるとき、格子過電圧、不足電圧の電力網段階、論理的な失敗、力モジュールの保護、力モジュールの温度、出力過電流、出力過電圧、電源、変位単位、単位の体温、外的な連結、等の保護回路は出力、音およびライト警報を消します。上記の保護に加えて、それにまた許容保護の保護機能RMS価値、動くことの改善のような非常停止装置が、あります。 | |
定格出力の電圧 | 120Vrms | |
アンプの効率 | >95% | |
ファン | ||
力 | 0.75kW | |
気流 | 0.3m3/s | |
管の直径 | 120mm | |
圧力 | 0.048kgf/cm2 | |
縦の延長テーブル | ||
テーブルのサイズ | 600mm×600mm | |
同等の固まり | 23kg | |
上部の頻度 | 2000Hz | |
カウンタートップ材料 | アルミニウム | |
横のスライド | ||
テーブルのサイズ | 600mm×600mm | |
厚さ | 30mm | |
カウンタートップの重量 | 36kg | |
頻度 | 2000Hz | |
軸受け数 | 1 | |
軸受け重量 | 0.58kg | |
コネクターの重量 | 1.4kg | |
最大負荷 | 300kg | |
カウンタートップ材料 | アルミニウム |
振動コントローラー | |
チャネルの数を入れて下さい | 2つの電圧チャネル、2はチャネルを満たします |
出力チャネルの数 | 1ドライブ出力、1コーラの出力 |
決断 | 24ビット デジタル アナログ変換器(DAC/ADC) |
反エイリアシング フィルター | デジタル フィルター、160dB/10月より大きいstopbandの減少とアナログのアンチエイリアシング フィルター |
カップリング方法 | AC差動、DCの差動片端接地、AC、IEPE片端接地、DC TEDS (任意)、充満 |
範囲を入れて下さい | ± 10 VPEAK |
制御ソフトウエア | 正弦制御、任意制御、典型的な影響制御、共鳴調査および存在 |
