商品の詳細:
お支払配送条件:
|
| ディメンション: | 600L*600Dmm正方形 | 軸: | 3方向X-Y-Z |
|---|---|---|---|
| 最大負荷: | 45キロ | 周波数範囲: | 5-2000Hz |
| 最高加速: | 981m / s2 | 最高速度: | 2m/s |
| ハイライト: | シェーカーの試験装置,振動実験装置 |
||

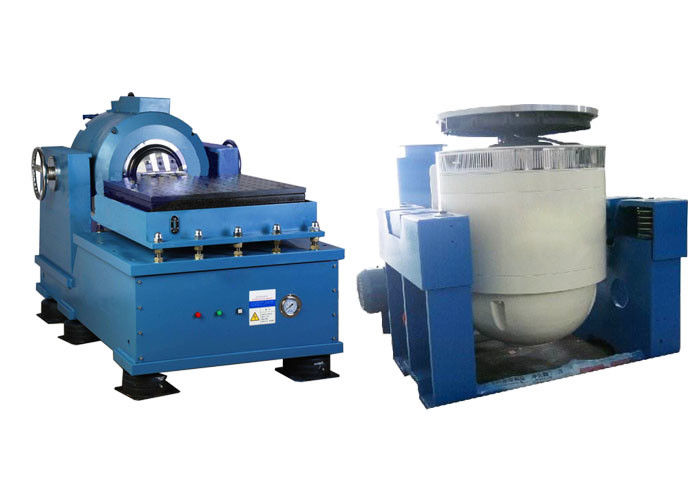

25g加速調節可能な3axisシェーカーのテーブルの振動試験機械
装置の故障の紹介
1.Vibrationテーブル
*高い磁界強さの二重磁気構造、磁束の漏出;特別な減磁の構造は次のテーブルの磁束の漏出1mTを落とすことができます。
可動部分の減少の動的骨組の*Adoptの動的最適化は電動振動を広げる1次共鳴頻度の質を改善している間動作周波数を限ります。
、大容量バネ付き、*Built-supporting空気よい低頻度の特徴
*Multi-layerのゴム製分離のトラニオンの垂直オリエンテーション;仕事、プラットホームの滑らかな動きの大きい負荷時;特別な基礎との縦の振動なし。
、積み過ぎ過熱する、プラットホーム ボディ過電流、変位の保護上の過電圧が付いている*System。格子過電圧、不足電圧、等しい保護の欠乏。運転力の保護、現在の制限保護、柔らかい開始の設定、温度の、短絡の保護開いた、保護、刺激欠陥の保護および他の保護モジュール。
*Andのデジタル振動制御装置サポートは達成された正弦、任意の、古典的な衝撃、衝撃の応答スペクトル、さまざまな環境の適応性の正弦振動試験の任意+任意+任意振動である場合もあります。
低電圧の変動（≤の± 10%）のための*Systemの条件。
*Lowの抵抗の基づいているシステム要件（≤ 4Ω）。
長期の仕事の環境のために適した*Highの装置の信頼度、特に。
特徴:
輸入される外国技術、主要部分および材料の*Theの紹介（空気ばね、エポキシ樹脂、ステンレス鋼、ゴム製衝撃吸収材、等）;
バネ付き*Built-supporting空気大きい収容量;
*Multi-layerのゴム製分離のトラニオンの垂直オリエンテーション;
*Using有限な要素分析は移動コイルの可動部分の共鳴頻度を高めている間骨組動的を、質を減らすことより有効作りませんでした
2.Digital切換えの電力増幅器
2.1概観
システムは正弦パルス幅変調の技術のデジタル電力増幅器を使用します。その働き主義は次のとおりです:高周波切換えの機能MOSFET FETの使用は、コントローラーによって入れられる低電圧信号増幅され、元の信号にデジタル回路によって戻り、そして次にシェーカーのテーブルの動きを押す動揺のテーブルの移動コイル ラインに出力しました。デジタル電力増幅器の主要なコンポーネント:前部制御、電力増幅器モジュール、保護回路、電力班および電気キャビネット。システムのモジュール設計は小さい推圧、推圧および高く推圧シリーズ シェーカーによって運転されます。電力増幅器の出力範囲は1kVA | 300kVAです。既存か新しいエア冷却されたか、または水冷却された電気振動テーブルに適当なシステム仕様書十分に。
2.2特徴:
*容易な維持:交換可能な力モジュール箱、コンパクト、スペース節約、容易な維持、修理および速く。
* LCD:CPUのマイクロコンピューターの破片プロセッサ、LCD表示を使用して論理モジュール;システムはいろいろ詳しいデータ（出力アンプの本当RMSの価値、付加付加的なデータ）および作動の状態および故障診断表示できます。そしてリモート・コントロールをの遠隔測定工学、作動すること容易な遠隔機能、ユーザー フレンドリー持っています。
*保護機能:どの欠陥でも起こるとき、電力増幅器の過電圧、不足電圧の電力網段階、論理的な失敗、力モジュールの保護、力モジュールの温度、出力過電流、出力過電圧、電源、台湾の変位、プラットホームの温度を、外的な連結の保護回路消します出力、音および軽い警報を置いて下さい。
*高い変換効率（95%以上）、高い転換の周波数変調。
*高性能の表示器:正弦パルス幅変調の頻度倍増の技術を使用して、高い転換の頻度、高いノイズ比率へのシグナル、総高調波ひずみの性。
*高い発電の要因:力率の補償装置、95%までのアンプの力率は、格子容量を作って十分に利用することができます。
*データ レコード:論理モジュールは走行時間、障害状況、最大出力を記録できます。
*使用は技術を流しています:電子自動現在の技術、平行現在の不均衡の≤ 1%。
*先端技術:先端技術を、および吸収する、日本およびヨーロッパより進み、より信頼でき、そして十分にモジュラー二次開発の技術によって自身の高周波切換えの電源制御技術と結合されて
システム パフォーマンス変数
| 振動テーブル | ||
| 正弦推圧 | 600kgf | |
| 任意推圧 | 600kgf | |
| 影響推圧 | 1200kgf | |
| 周波数範囲 | 5~2000Hz | |
| 継続的変位 | 51mm | |
| 変位の影響 | 51mm | |
| 最高速度 | 2m/s | |
| 最高加速 | 981m/s2 | |
| 移動コイルの直径 | Φ150mm | |
| 風変りな時を認めて下さい | >190N.m | |
| 接続ポイントに荷を積んで下さい | 6 piont | |
| 可動部分の同等の固まり | 6kg | |
| カウンタートップねじサイズ（標準） | M8 | |
| ねじレイアウト テーブル（直径、円周） | Φ100mmの8、Φの8、200mm。 | |
| 軸分離の頻度 | <3Hz | |
| 最大負荷 | 120Kg （顧客の要求45Kg） | |
| 磁束の漏出 | <1mT | |
| 次元（包装なしで） （L×W×H） | 1600mm×985mm×850mm | |
| 振動テーブルの重量 | 1850kg | |
| アンプの出力 | 8kVA | |
| SNR | >65dB | |
| システム保護 | 全体の電力増幅器は次のものを持っています:どの欠陥でも起こるとき、格子過電圧、不足電圧の電力網段階、論理的な失敗、力モジュールの保護、力モジュールの温度、出力過電流、出力過電圧、電源、変位単位、単位の体温、外的な連結、等の保護回路は出力、音およびライト警報を消します。上記の保護に加えて、それにまた許容保護の保護機能RMS価値、動くことの改善のような非常停止装置が、あります。 | |
| 定格出力の電圧 | 120Vrms | |
| アンプの効率 | >95% | |
| ファン | ||
| 力 | 0.75kW | |
| 気流 | 0.3m3/s | |
| 管の直径 | 120mm | |
| 圧力 | 0.048kgf/cm2 | |
| 縦の延長テーブル | ||
| テーブルのサイズ | 600mm×600mm | |
| 同等の固まり | 23kg | |
| 上部の頻度 | 2000Hz | |
| カウンタートップ材料 | アルミニウム | |
| 横のスライド | ||
| テーブルのサイズ | 600mm×600mm | |
| 厚さ | 30mm | |
| カウンタートップの重量 | 36kg | |
| 頻度 | 2000Hz | |
| 軸受け数 | 1 | |
| 軸受け重量 | 0.58kg | |
| コネクターの重量 | 1.4kg | |
| 最大負荷 | 300kg | |
| カウンタートップ材料 | アルミニウム | |
縦の振動信頼度試験
次に刺激源を発生させる振動テーブル ボディに信号および入力によって増幅される電力増幅器に出力される信号の源の振動コントローラーを通して縦の振動試験に標本の実際の状態を模倣して下さい;加速センサーを通して振動制御装置、出力信号および同時発生の高度の刺激もとそしてターゲット スペクトルを達成するために計算を積み重ねるフィードバック信号に獲得および入力に信号を送って下さい。システムは信号ターゲット スペクトルによって、標本の振動試験を、テスト標本の振動耐久性、完全性等完了するために与えられます。
内容をテストして下さい
実際の環境要求事項に従う任意振動試験は次のタイプです:広帯域任意振動試験、狭帯域の任意振動試験、1つのまたは複数の正弦信号、1または複数と広帯域任意と広帯域任意任意狭帯域。最初の2つはまたランダム化された試験にランダム化された試験、後の2です混合されたタイプ分類することができますです。推量制御は出力ガウス不規則記号に伝達関数の同等化方法を絶えず使用し、すぐに実時間正確な閉ループ制御を行います。作り付けの適応制御のアルゴリズムはシステムの非直線性にすぐに反応できます。任意制御はまた信頼性の強化テストにとりわけ設計されている尖度の制御機能を提供します。電気動揺のテーブルの働き原則は電磁力によって磁界で機能する現在運送コンダクターの電流測定の法律に基づいています
正弦の振動試験の制御パラメータは主に2の即ち頻度および広さです。固定頻度および広がり2に分けられる頻度変更および不変に従って。固定頻度テストは主にのために使用されます:
A) 共鳴頻度処理:明白な共鳴頻度、共鳴振動へのプロダクト抵抗を査定する振動広さの振動変数の準備の頻度で見つけられるプロダクトの振動頻度。
B) 一定した頻度処理への抵抗:振動頻度の包囲された状態を使用して知られていたプロダクトでは振動試験の頻度を定めるのに、目的が抵抗の振動へある特定の危険の頻度でプロダクトを査定することです使用することができます。
広がりテストは主にのために使用されます:
A) プロダクト振動周波数応答（ie、最初の共鳴点検）:共鳴ポイントの安定性を定め、プロダクト共鳴頻度が振動抵抗力がある処置をすると見つけるために働くため。
B) 反広がりの処理:非共振ポイントの使用の周波数範囲のプロダクトが、またはそこに複数の重要な共鳴ポイントのとき、一定した加速の広さの対数の連続的なスキャンを使用して転位の広さを、高周波バンド置く低頻度バンドの処理を掃除する反広がりの処理はあるなります分割周波数は一般に55-72Hzであり、広がり率は通常1分あたり1オクターブによって遂行されます。
C) 最終的な共鳴点検:振動処置の後でプロダクトの信頼性を定めるためにプロダクトの共鳴ポイントが振動処置の後で変わったかどうか確認するためにプロダクト振動周波数応答と同じ方法を点検して下さい。
プロセスの処理のプロダクトは、交通機関および使用いろいろ一時的な衝撃加重に応じて頻繁にあります、影響によりプロダクト構造および性能の損傷また更に失敗引き起こすかもしれません。使用および交通機関プロセスのプロダクトの適合性を定めるためには、実験室のプロダクトの模倣された衝撃試験を遂行することは必要です。典型的な衝撃試験機能は閉ループ制御を続けていくのに伝達関数の同等化方法を支えますいろいろな種類の脈拍のタイプ シミュレーションを使用します。
